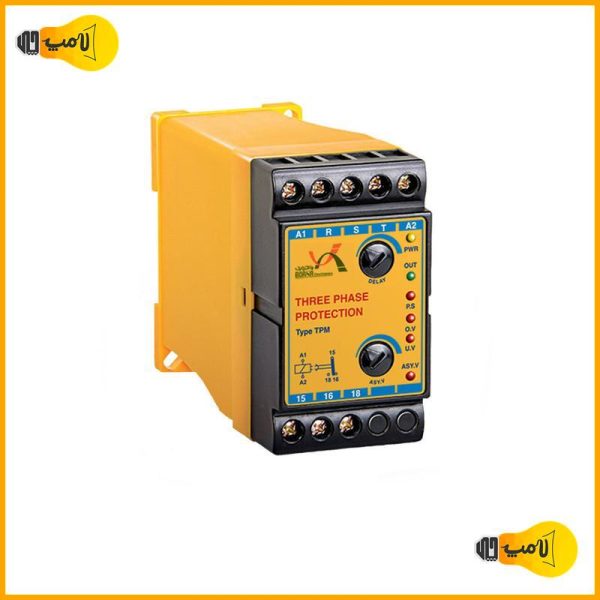

کنترل فاز بدون نول برنا الکترونیک مدل TPM

پس از اتصال سه فاز به ترمینال‌های T, S, R و تغذیه 380 ولت به ترمینال‌های A1 و A2، دستگاه شروع به کار می‌کند. در این حالت، سیگنال تغذیه ورودی PWR روشن می‌شود و دستگاه زمان‌سنجی را آغاز می‌کند. پس از اتمام زمان تنظیم شده توسط دسته DELAY، سیگنال OUT روشن می‌شود و رله داخلی دستگاه وصل می‌شود. (اتصال داخلی ترمینال 15 به 18 وصل می‌شود). هنگام نصب و راه‌اندازی دستگاه، سه فاز به ترمینال‌های T, S, R و تغذیه 380 ولت به ترمینال‌های A1 و A2 وصل شوند. در صورت نداشتن ولتاژ 380 ولت مجزا، می‌توان ترمینال‌های A1 و A2 را به ترمینال‌های R و T متصل نمود، ترمینال‌های 15 و 18 مانند شستی استوپ در مدار سری می‌شوند. در صورتیکه پس از نصب دستگاه، سیگنال توالی فاز P.S روشن بود، بایستی جای دو فاز (مثلاً S و R) عوض شود تا سیگنال مربوطه خاموش شود. با پیش‌آمدن هر یک از خطاهای مذکور، رله داخلی سریعاً قطع می‌شود و پس از برطرف شدن خطا و سپری نمودن زمان تنظیمی توسط دسته DELAY، رله وصل نموده و سیگنال OUT روشن می‌گردد، این زمان از 5/0 تا 30 ثانیه می‌باشد. تشخیص عدم تقارن ولتاژ بین فازها توسط دسته ASY.V تنظیم می‌شود. این مقدار بین 5% تا 20% قابل تنظیم است.
